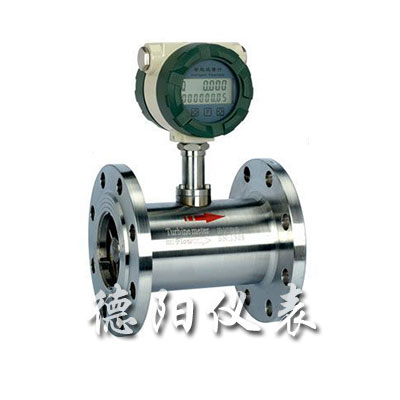

• 商品名称：智能型液体涡轮流量计
• 添加时间：2014-08-18 16:10:56
•

  一、简介说明：

    智能型液体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能。
二、测量原理：
   智能型液体涡轮流量计的原理是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由长久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定******中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
三、用途范围：
DY-LWGY系列智能型液体涡轮流量计的传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
四、仪表分类：
智能型液体涡轮流量计按照供电方式、是否具备远传信号输出可分为DY-LWG-B型和DY-LWG-C型：
1、DY-LWG-B型涡轮流量计：供电电源采用3.2V10AH锂电池(可连续运行4年以上)； 无信号输出功能。
2、DY-LWG-C型涡轮流量计：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。 2、智能化仪表系数多点非线性修正；
五、智能型液体涡轮流量计的性能特点：
1、压力损失小，叶轮具有防腐功能。
2、具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
3、采用xj****的超低功耗单片微机技术，整机功能强，功耗低，性能******。具有非线性精度补偿功能的智能流量显示 器。修正公式精度优于±0.02%。
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
5、采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
六、型号及标准配置：
DY-LWGY型：基本型传感器。说明：不带现场显示，输出脉冲信号。标配为非防爆型产品。
DY-LWGY-A型：4-20mA变送器。说明：不带现场显示，输出4-20mA标准电流信号。
DY-LWGY-B型：智能现场显示。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，锂电池供电，电池电量可连续使用三年以上，无信号输出。
DY-LWGY-C型：智能一体化型。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，外供24VDC，输出4-20 mA标准电流信号，
七、智能型液体涡轮流量计的技术参数：
1、高准确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有******的重复性，如经常校准或在线校准可得到******的准确度，在贸易结算中是优先选用的流量计；
3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正
4、所有有效数据掉电后保持10年不丢；
5、范围度宽，中大口径可达1:20，*********为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
八、测量范围及工作压力：

九、智能型液体涡轮流量计选型表：

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“(FL)”。
例如，选用一台法兰连接式智能液体涡轮流量计测量水，需要现场显示并远传4-20mA信号，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其液体涡轮流量计型号应为DY-LWGY40C05WSE。
十、***后服务承诺：
1、我公司所***涡轮流量计系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
