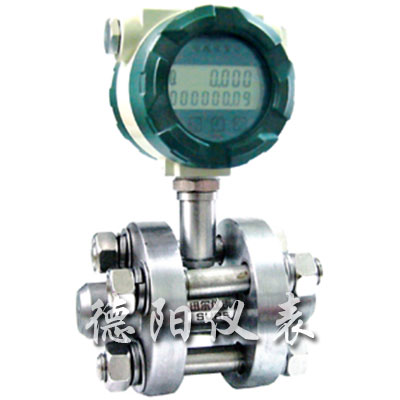

• 商品名称：高压型涡轮流量计
• 添加时间：2014-08-18 16:15:47
•

 一、简介说明：

DY-LWGY系列高压型涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
二、测量原理：
DY-LWGY系列高压型涡轮流量计是当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
三、广泛应用：
DY-LWGY系列高压型涡轮流量计具是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的高压涡轮流量计传感器可以应用于制药行业。
四、高压型涡轮流量计的主要特点：
1、温度范围：-20 ℃to 90 ℃；
2、工作压力：250bar；
3、爆破压力：750bar（静压）；
4、供电电压：5 to 24 VDC,12 to 24 mA；
5、粘度范围：0～1000 CSt；
6、过程连接：3/8”BSP外螺纹；
7、电子连接：3线带状电缆密封在外壳，电缆长15cm；
8、接液材质：PVDF，Vectra（聚乙烯纤维）和Viton；
9、外壳材质：不锈钢，AISI303。
五、高压型涡轮流量计的技术参数：
1、高准确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有******的重复性，如经常校准或在线校准可得到******的准确度，在贸易结算中是优先选用的流量计；
3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正
4、所有有效数据掉电后保持10年不丢；
5、范围度宽，中大口径可达1:20，*********为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
六、高压型涡轮流量计的分类及配置：
DY-LWGY型：基本型传感器。说明：不带现场显示，输出脉冲信号。标配为非防爆型产品。
DY-LWGY-A型：4-20mA变送器。说明：不带现场显示，输出4-20mA标准电流信号。标配为防爆型产品(ExdIIBT6，防爆证号：CE061580)。
DY-LWGY-B型：智能现场显示。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，锂电池供电，电池电量可连续使用三年以上，无信号输出。标配为防爆型产品(ExdIIBT6，防爆证号：CE061580)。
DY-LWGY-C型：智能一体化型。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，外供24VDC，输出4-20 mA标准电流信号，标配为防爆型产品(ExdIIBT6，防爆证号：CE061580)。
七、测量范围及工作压力：

八、高压型涡轮流量计选型表：

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“(FL)”。
九、设计选用及订货选型须知：
1、用户在高压涡轮流量计选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
2、为了高压型涡轮使流量计的使用性能***佳，流量计的使用流量范围应在（20%～80%）范围内比较合适。
十、售后服务承诺：
1、我公司所售涡轮流量计系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
