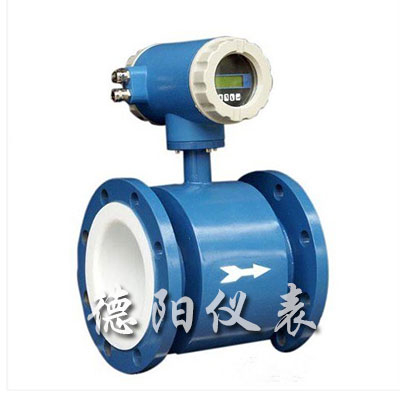

• 商品名称：智能型防腐电磁流量计
• 添加时间：2014-08-18 17:08:39
•

 一、简介说明：

DY-LDE系列智能型防腐电磁流量计采用世界***新技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有******的零点稳定性和不受流体噪声干扰影响。从而具有高稳定性、高可靠性的特点。流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流计。智能型防腐电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
二、测量原理：
DY-LDE系列智能型防腐电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、构造及用途：
DY-LDE系列智能型防腐电磁流量计由一次装置和二次装置组成，按一次装置和二次装置的组合形式流量计可分为分体型和一体型；流量计主要用于测量导电液体的体积流量。
它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
四、智能型防腐电磁流量计的主要特点：
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
3、测量管内无阻碍流动部件，无压损，直管段要求较低；
4、转换器可与传感器组成一体型或分离型；
5、转换器采用新颖励磁方式，功耗低、零点稳定、准确度高。流量范围度可达1500：1；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术SMT，具有自检和自诊断功能。
五、智能型防腐电磁流量计的技术参数：

1、公称通径：（mm） DN10、15、20、25、32、40、50、65、80、100……2000；
2、***高测量流速：10m/s；
3、精度表等级：DN10、15和700～2000流速≥1m/s ±0.5%R 流速＜1m/s ±3mm/s：DN20～600 流速≥1m/s ±0.3%R 流速＜1m/s ±2mm/s；
4、流体电导率：≥ 5μS/cm；
5、公称压力： DN10～DN50 4.0MPa；
DN65～DN150 1.6MPa；
DN200～DN1000 1.0MPa；
DN1200～DN2000 0.6MPa；
6、信号输出形式：4～20mA电流输出、
1～5000Hz 频率输出脉宽20ms脉冲输出；
7、衬里材料：聚四***乙烯（PTFE） ***丁橡胶聚氨酯聚全***乙丙烯（F46） 聚***合乙烯（FS）；
8、***高流体温度：聚四***乙烯（PTFE） 分体型 100℃；
特殊订货150℃ 一体型70℃***丁橡胶分体型 70℃；
特殊订货120℃ 一体型70℃聚全***乙丙烯（F46） ；
分体型 100℃ 一体型70℃聚***合乙烯（FS） ；
分体型 80℃ 一体型70℃聚氨酯；
分体型 45℃ 80℃订货时注明一体型70℃；
9、电极材料：不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B（Hb）、
哈氏合金（CHc）、钛（Ti）、钽（Ta）、铂/铱合金（Pa）；
10、外壳防护等级：IP65、IP68；
12、供电电源：电压220VAC 50Hz； 24VDC；
13、分体型传感器与转换器的距离一般不超过100m。
六、量程范围确认：
一般工业用智能型防腐电磁流量计被测介质流速以2～5m/s为宜，在特殊情况下，***低流速应不小于0.25m/s，***高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
智能型防腐D电磁流量计的量程Q应大于预计的***大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
七、生产安装与使用：
1、对外部环境的要求：
a、流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若须***安装时，须有隔热、通风的措施。
b、流量计***好安装在室内,若须***安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒，须有防潮和防晒措施。 c、流量计应避免安装在含有腐蚀性气体的环境中，须***安装时，须有通风措施。
d、为了安装、维护、保养、方便，在流量计周围需有充实的安装空间。
e、流量计安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
2、对工艺管的要求
流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。
a、上、下游工艺管的内径与传感器的内径相同，并应满足：0.98DN≤D≤1.05DN （式中DN：传感器内径，D：工艺管内径）
b、工艺管与传感器须***同心，同轴偏差应不大于0.05DN
3、旁通管的要求
为了方便检修流量计，***好为流量计安装旁通管，另外，对重污染流体及流量计需清洗而流体不能停止的，须***安装旁通管。
八、衬里的选择：

九、转换器技术数据：

十、正确选型：
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
收集数据：
1、被测流体成份；
2、***大流量、***小流量；
3、***高工作压力；
4、***高温度、***低温度；
智能型防腐电磁流量的量程Q应大于预计的***大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
十一、智能型防腐电磁流量计选型表：

十二、设计选用及订货须知：
1、根据测量流体介质，正确选用智能型防腐电磁流量计。
2、被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3、订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。
4、根据被测流体的测量范围、应用场合等选择合适型号的规格品种。
十三、售后服务承诺：
1、我公司所售电磁流量计系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
6、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
