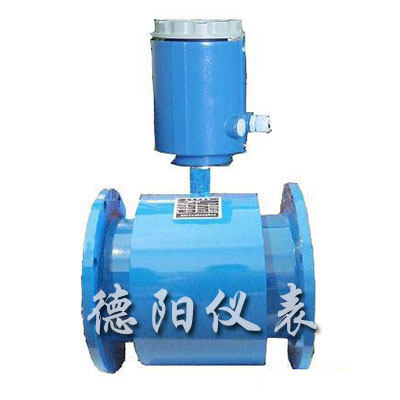

• 商品名称：电池供电式电磁流量计
• 添加时间：2014-08-18 17:25:06
•

 一、简介说明：

DY-LDG系列电池供电式电磁流量计特殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入式微功耗处理器，具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量、现场瞬时流量、正反向累计总量显示、自诊断故障报警和GSM数据无线远传等功能，用户可通过强大的GSM/GPRS远程管理软件系统可实现流量计数据无线远传、存储、数据分析等功能。
二、测量原理：
DY-LDG系列电池供电式电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、主要组成部分：
DY-LDG系列电池供电式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器可以与传感器组合连接在一起称为一体型电磁流量计，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接称为分离型电磁流计。智能型防腐电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。
四、电池供电式电磁流量计的功能特点：
1、是专为水工业设计，满足城市供水确保准确的水费计算，广泛应用于城市供水（冷水）、城市取暖（热水）、污水处理、水利工程等行业。不受水质干扰，无缠绕、堵塞现象，几乎无压力损失，可长期可靠连续工作。特别适用于大流量供热。
2、采用特殊设计的传感器励磁系统和智能化的系统，并采用了16位嵌入式超微功耗处理器，全数字量信号处理，工作稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量，现场瞬时流量，正反向累计总量显示，自诊断故障报警，GPRS数据无线远传等功能，用户通过强大的GPRS远程管理软件系统可实现流量数据的无线远传、存储等功能。并能实现3.6V/12V或220V多路电源的自动切换。
3、在准确计量的基础上，仪表和控制部分集为一体，实现管路的自动切断与接通操作。智能电动调节阀门在开启时动作缓慢，避免了液体流速过快，对仪表本身造成损坏，防止危险事故的发生。
五、电池供电式电磁流量计的技术参数：
1、公称通径：DN10-DN1200；
DN150-DN6000（可选插入式电磁流量计）；
2、公称压力：0.6～4.0Mpa（特殊压力可定制）；
3、精 确 度：±0.2%、±0.5%；
4、测量范围：0.01～10m/s；
5、测量介质（电导率）：>20μs/cm；
6、介质温度：-10℃～160℃；
7、环境温度：-10℃～60℃；
8、环境湿度：≤95%（相对湿度）；
9、供电方式：3.6V/DC内置锂电池供电，连续工作时间5-10年 （3.6V、12V、220V）；
10、电极材料：316L不锈钢，HC、HB、钛、钽、铂、铱合金；
11、衬里材料：***丁橡胶、聚氨脂橡胶、PTFE、F46、PFA；
12、连接方式：法兰式、插入式、夹持式（可选）；
13、结构形式：一体型、分体型 （可选）；
14、防护等级：IP68 、IP65（可选）；
15、显示方式：LCD大屏幕液晶显示瞬时流量、流速、（压力），正、反向累积总量以及报警提示符；
16、输出信号：脉冲输出0.0001-10m³/p，频率输出1-1000HZ任意设置（无源光耦输出）；
17、通讯方式：GSM/GPRS无线数据远传（短信形式数据包）；
18、GSM/GPRS远程******管理软件系统：GSM/GPRS远程******管理软件系统与带远传功能的DY-LDG型电池供电远传电磁流量计配套使用。
六、软件特点：
1、本系统不仅可以实现流量计数据的接收、存储，还可以实现对流量数据的统计与分析，使用户方便及时的掌控区域内各流量测量点的用水情况。
2、本系统可对每个测量点的用水情况及管道压力查询、统计、分析并以图表或曲线的形式显示出来，使用户可以方便的对各测量点的用水进行管理。
当测量点用水情况发生异常或现场流量计电池电量不足时，本系统可发出报警信息。
3、本系统可设定不同级别的多个操作员，起到数据分级管理，并实现用户局域网的数据共享。
4、本系统引入了数据备份、SIM卡费用统计等更多人性化管理。
远程通讯系统：（供水监测系统）
1、可直接打印出查询的所有数据；
2、可直接导出所有仪表的数据到计算机；
3、可直接看到所查询仪表的流量曲线图；
4、可直接打印出流量曲线图；
5、可查看现场仪表的工作状态及仪表是否有报警情况；
6、可以报表的形式显示所有仪表每年、每月、每天的用水量；
7、可直接打印出报表；
8、可直接导出报表到计算机；
9、所有仪表的数据可直接备份到计算机。
10、可显示仪表的流速、流量、累积量、压力、工作状态等数据；
七、安装地点的选择：
为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：
1、尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。
2、应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3、应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95.9%。
4、选择便于维修，活动方便的地方。
5、流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。
八、目前仍然存在的主要不足如下：
1、不能用来测量气体、蒸汽以及含有大量气体的液体。
2、不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前电磁流量计还无能为力。
3、普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。　
4、电磁流量计易受外界电磁干扰的影响。
九、广泛应用：
DY-LDG系列电池供电式电磁流量计专为水工业设计，满足城市供水确保准确的水费计算，广泛应用于现场无电源供应场所，如：城市供水、污水处理、水利工程、水政水资源等行业。
十、参数对照表：

十一、电池供电式电磁流量计选型表：

十二、设计选型及订货须知：
1、根据测量流体介质，正确选用电池供电电磁流量计。
2、被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
3、订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。
4、根据被测流体的测量范围、应用场合等选择合适型号的规格品种。
十三、售后服务承诺：
1、我公司所售电磁流量计系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
