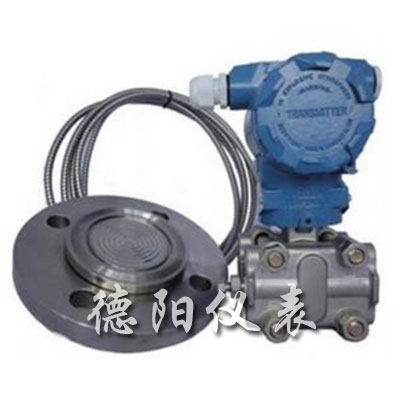

• 商品名称：单法兰远传液位计
• 添加时间：2014-08-19 11:23:08
•

  一、简介说明：

GY3051L系列单法兰远传液位计是新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上******融合了目前国内***为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
二、测量原理：
GY3051L系列单法兰远传液位计的测量原理是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
三、适用场合：
GY3051L系列单法兰远传液位计是用于防止管道，容器中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的高度和压力，然后将其转变成4～20mA电流信。
1、高温下粘稠介质；
2、易结晶的介质；
3、带有固体颗粒或悬浮物的沉淀性介质；
4、强腐蚀或剧毒性介质；
5、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作；
6、连续准确测量界面和密度；
7、远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况；
8、卫生清洁要求很高的场合；
9、如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。
四、单法兰远传液位计的基本特点：
1、逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力（包括正压或真空）下，稳定而可靠地工作。
2、采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
4、设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
5、品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
6、可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（长度≤3米）远传压力变送器。
五、智能型性能特点：
单法兰式液位计是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
1、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
2、结构简单：无任何可动或弹性元件，因此呆靠性******，维护量极少。
3、安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
4、调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
5、用途广泛；适用于高温高压、强腐蚀等介质的液位测量。
6、测量范围大，不受贮槽高度的限制。
7、指示机构与被测介质******隔离，密封性好，可靠性高，使用安全。
8、具备本安防爆和隔离防爆能力，可应用于各种危险场所。
9、具有防阻塞型设计可实现对糊状介质液位的测量。
10、精细******的零点、满程、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。
六、单法兰远传液位计的主要技术参数：
1、输出信号：4～20MA.DC二线制（模拟）二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
2、供电电源：12～45V.DC；
3、负载特性：
电源影响：<0.005%输出量程/V；
负载影响：电源稳定时，无负载影响；
测量精度：调校量程的±0.1%，±0.2标配精度为±0.2%，若选择其他精度请在订货选型时注明；
量 程 比：10：1或100比1；
阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大；
启动时间：<2秒，不需预热。
4、工作环境：环境温度 -29～93℃（模拟放大器）；
29～75℃（数字/智能放大器）；
-29～65℃（带显示表头）；
环境湿度 0～95%。
5、防护特性：防护能力 IP65；
6、防爆类型：隔爆型 Exd II BT4-6；
本安型 Exia II CT5。
7、静压影响：零位误差：±0.5%***大量程限值，对于32MPa在管道压力下通过调零给予校正。
8、电磁辐射影响：0.05%***大量程值，接受辐射频率27～500MHz，试验场强3V/m。
9、指示表（%）：液晶数显 精度±0.2%。
10、振动影响：任何方向200Hz振动时，±0.05%/g。
11、安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
12、重 量：3.9Kg（不包括附件）。
七、单法兰远传液位计选型表：

八、设计选用及定货须知事项：
1、变送器型号可根据选型规格表按需要确定。
2、选型规格表中的数字、符号须***填写清楚、准确无误。
3、如有正负迁移，须***注明迁移量数值。
4、差压变送器如需配三阀组，需另行注明。
5、选购远传变送器时，还应根据不同远传法兰选型表按需确定。
6、如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
7、接触介质O形密封环的材料有橡胶和***橡胶等。
8、无特殊注明，出厂时灌充液为硅油；
9、单法兰远传液位计可对各种容器进行准确的液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。具体尺寸请咨询销售部或参看本公司相关样册。
九、售后服务承诺：
1、我公司所售液位计产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
